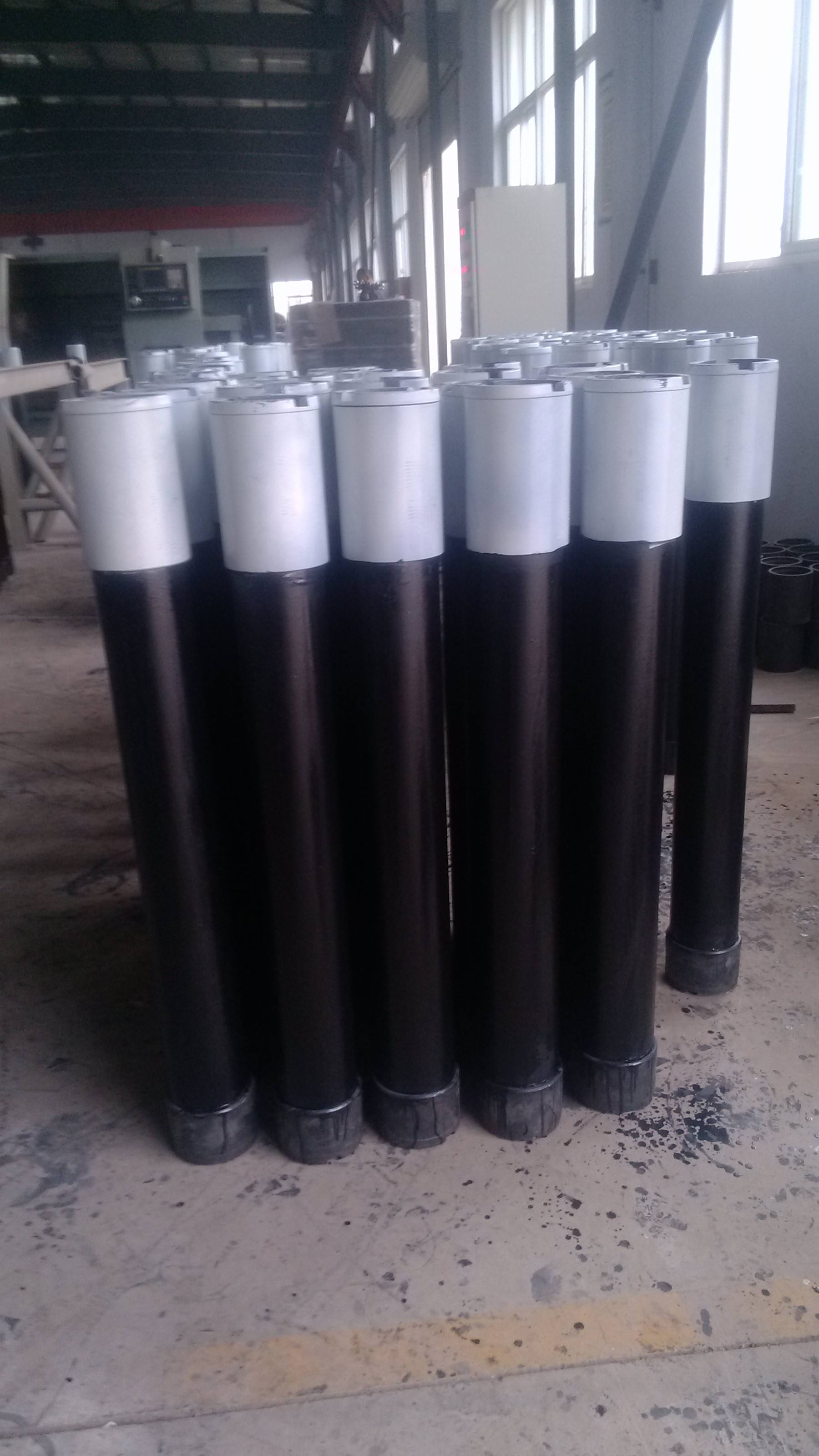

Elevator recess diameter | Diameter of lift shoulder | Overall length | Top length | Elevator recess length | Bottom length |
(tapered or square) | |||||
Dp | DL | L1 | L2 | L3 | L4 |
± 0,8 | +3,2 0 | 51 | ± 3 | Ref. | ± 12 |
60,3 | 85,7 | 915 | 102 | 457 | 356 |
73,0 | 104,8 | 915 | 102 | 457 | 356 |
88,9 | 120,6 | 915 | 102 | 457 | 356 |
101,6 | 152,4 | 915 | 102 | 457 | 356 |
114,3 | 158,8 | 915 | 102 | 457 | 356 |
127,0 | 165,1 | 915 | 102 | 457 | 356 |
139,7 | 177,8 | 915 | 102 | 457 | 356 |
168,3 | 203,2 | 915 | 102 | 457 | 356 |
